Thermocouple/RTD Universal input Multi-Loop Temprature Indicator

Types:KCM-LCD162A KCM-LCD162ARS

‹ ›

功能概述：: 工作环境：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.1℃。
●人性化设计的操作方法，易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差可通过参数修正
输入信号：: 0～10mA 4～20mA 1-5v 0-10v
报警输出：: 默认带2组继电器报警，一组上限报警，另一组下限报警。16（8）路共用上限和下限报警。

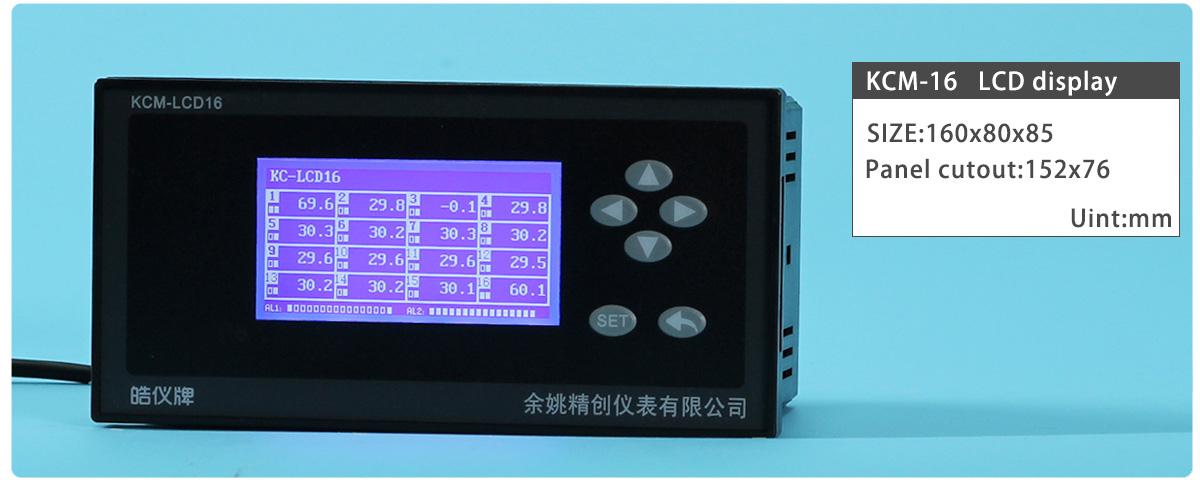

外形大小：: 长×宽×深度（mm） 160×80×85 152×76； R(导轨式仅支持最多8路): 长88mm 宽72mm 厚59mm 。
其它功能：: 16（8）路传感器输入，巡检方式显示，可以手动切换显示每路测量值。用户自定义每路自动切换显示时间。
仪表接线图：
通信功能：: 后缀RS系列仪表标配通信功能
RS485/232通信,标准的MODBUS-RTU协议。可以通过RS485/232 读到测量值，修改仪表所有参数。支持wincc（西门子），三菱，松下，欧姆龙，AB，组态王，亚控，MCGS（昆仑通态)和国产PLC 等设备
可配套我们公司的通信软件，在电脑上实时显示采样温度。并可以记录温度值，生成曲线或数据报表导出为EXCEL文档后期数据处理。

参数代码	符号	名称	取值范围	说明	出厂值
0	LC	密码锁	0~50	LC＝18时，可修改所有参数值	18
1	Sn	传感器输入类型	－	0～10mA 4～20mA 0-10v 1-5v	－
2	AH	上限报警	由输入类型全量程	当测量温度＞AH时，产生上限报警	－
3	AL	下限报警	由输入类型全量程	当测量温度＜AL时，产生下限报警	－
4	dp	小数点位数	0～3	dp=0无小数点；	0
5	dL	量程下限	-1999～dH	量程下限	0
6	dH	量程上限	dL～9999	量程上限	9999
7	Lu	通道数设置	1～16	用户可在出厂值范围内，调整所需通道数	－
8	S1	巡检间隔时间	4～120秒	用户设置该参数，可自定义巡检间隔时间	4
9	S2	通讯地址	1~9999	通讯功能时，表示每路的通讯地址	－
9	S2	打印间隔时间	1~9999	带打印功能时，表示定时间隔打印时间	－
10	BT	通讯波特率	－	1200、2400、4800、9600	9600
12	oP	输出方式选择	0～2	0：无 1：带RS485/232通讯功能2：带打印功能	0
13	C1			用户可对巡检通道测量误差进行修正，其修正值显示的通道数由Lu参数决定	0
14	C2			(注： C10~C16仪表提示符为
------------------		传感器误差修正	±20.0
28	D6
打印功能时间参数设置（带打印功能时以下项有效）
29	ye	年份	00～99	设置年份参数	－
30	ye	月份	00～12	设置月份参数	－
31	da	日期	00～31	设置日期参数	－
32	ho	小时	00～23	设置小时参数	－
33	mi	分钟	00～59	设置分钟参数	－
